魔天记忘语小说,小说阅读网免费小说

產(chǎn)品展示

服務熱線 0757-81283363

郵箱聯(lián)系 cnbonny@126.com

在線咨詢

聚合物現(xiàn)澆金剛盲道施工工藝

美觀，耐用，工期短，路面整體可以一次成型(現(xiàn)澆盲道可以直接攤鋪在已做好的路面上，從而避免了路面施工通常由于傳統(tǒng)盲道磚的阻隔而需要二次攤鋪的麻煩)，大大降低路面施工工費及材料損耗。顏色款式任選，搭配靈活。

立即咨詢

一、保路威聚合物現(xiàn)澆金剛盲道概要

產(chǎn)品優(yōu)點：

產(chǎn)品說明：

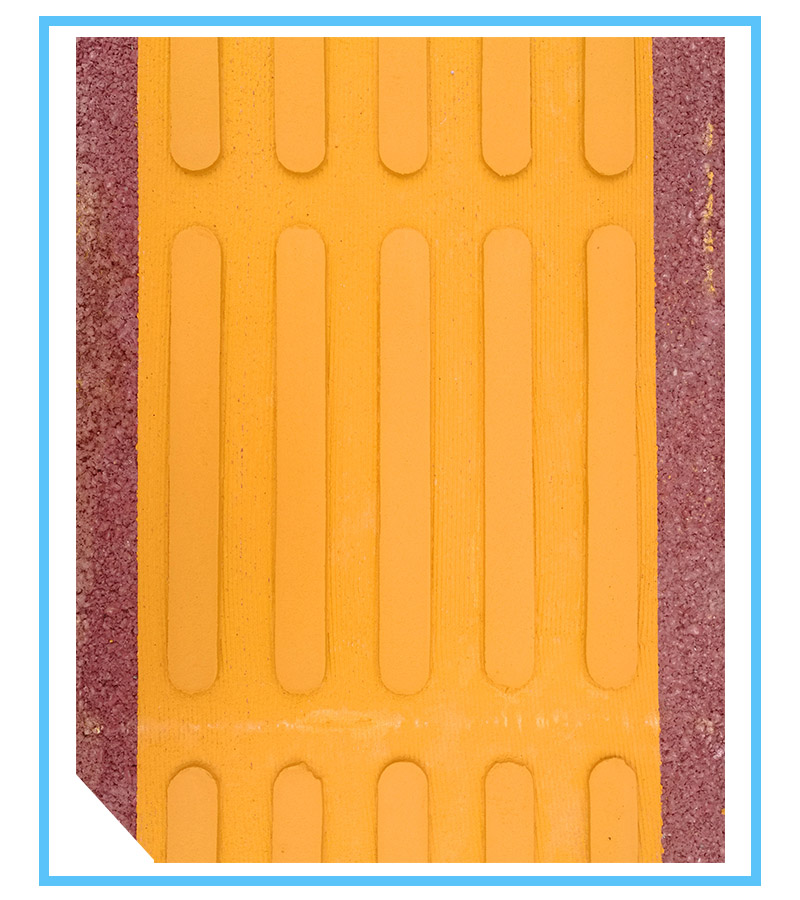

保路威聚合物現(xiàn)澆金剛盲道是采用無機高強聚合物材料結合專用模具，在現(xiàn)有路面基礎上通過現(xiàn)澆的方式制作而成的連續(xù)性盲道，分為導盲條和導盲點兩種。標準寬度為300mm、400mm、500mm和600mm四種，也可根據(jù)實際需要靈活定制。與瀝青混凝土或水泥混凝土基層具有永久性的結合力，耐磨、防滑、防污，和瀝青路面同步伸縮。

二、施工工藝及操作方法

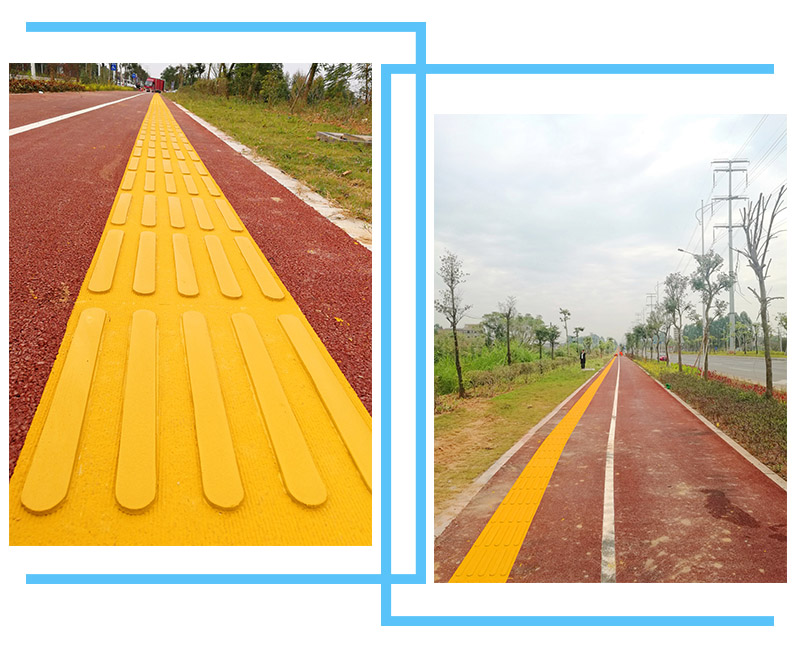

保路威聚合物現(xiàn)澆金剛盲道是一種新型盲道技術，可在傳統(tǒng)的黑色瀝青混凝土和灰色水泥混凝土的路面上現(xiàn)場澆筑施工。

2.1 施工工藝流程

基層檢查→基層清理及處理→放線→貼邊帶→基礎找平鋪漿→擺放模具→填筑金剛盲道料漿→壓平收光→涼置至規(guī)定養(yǎng)護時間→表面清理→涂布密封劑進行表面密封→干燥固化→驗收→開放交通→完工驗收。

2.2 施工設備、機具

金剛盲道施工工藝較為簡單，僅需準備如下設備和機具：攪拌機一臺，分散器一臺、盲道模具若干、材料運輸車1輛、碾壓輥筒、專用齒形橡膠刮板和平口橡膠刮板各、強力清潔吹風機一臺、發(fā)電機1臺、掃把等通用設備及機具若干。

2.3施工人員：

一組1名組長，5~6名施工員。

2.4施工準備

.4.1閱圖放線

仔細閱讀施工圖并與現(xiàn)場逐一核對應位置，必要時打點放線、貼邊帶。

2.4.2材料檢驗

聚合物現(xiàn)澆金剛盲道是多工序、多材料配合協(xié)調作業(yè)的現(xiàn)場施工型地面，在施工前須提前檢查材料的一致性及各種材料的相容性，乳液材料應無明顯結皮、結塊、懸濁等異常情況，粉體材料應無結塊。

2.4.3試配制樣

不同的基層及環(huán)境可使瀝路力聚合物金剛盲道的固化時間產(chǎn)生不同的影響，因此在正式施工之前應在現(xiàn)場嚴格按照批量作業(yè)設定的配合比和方法進行調試，在確保固化無明顯缺陷的情況下方可批量作業(yè)。

2.4.4基層條件及處置

基層應堅固、潔凈。瀝青混凝土路面應無泛油、浮塵、脫層、掉粒等現(xiàn)象。

水泥混凝土路面混凝土路面強度不低于C25，同時應對表面進行銑刨、鑿毛、打磨、噴砂或拉毛（新澆混凝土）等方法進行處理，以大面積露出骨料為宜，在此基礎上尚需采用PM-101 滲透密封劑進行1-2 道密封處理。

潔凈、干燥、且處于較好路用功能狀態(tài)的瀝青路面無須密封處理。

2.5施工環(huán)境要求

（1）聚合物現(xiàn)澆金剛盲道材料固化溫度不得低于5℃，在低于這一溫度下的聚合物固化反應速度將迅速降低甚至不進行化學反應或只進行了部分不完全反應，這將導致由其鋪設的彩色路面路用性能不達標，因此其施工的環(huán)境溫度不得低于5℃。

（2）保路威金剛盲道為自然常溫固化型材料，常溫的定義為5℃-45℃，當環(huán)境溫度接近越接近高溫上線，其固化干燥速度越快，過高的環(huán)境溫度將可能使得施工難以進行，因此，我們建議的施工環(huán)境溫度為10℃-35℃。

（3）保路威金剛盲道為水性環(huán)保材料，對濕度要求較溶劑性材料寬松，但當空氣的相對濕度處于飽和狀態(tài)即100%時，其內部水分無法揮發(fā)從而導致不固化或干燥固化異常緩慢，所以我們建議的環(huán)境濕度為50%-90%之間。高于這一濕度，尤其在溫度較低（低于10℃時）可能出現(xiàn)表面硬度降低、發(fā)白、失光、發(fā)黏和回黏等現(xiàn)象。

（4）應在無雨雪、大風（風力小于5 級）、沙塵等良好天氣下施工。

（5）常溫下（10℃-35℃）保路威金剛盲道材料的表干時間為6 小時，完全干燥需18 個小時。表面密封劑的表干時間為1 小時，在這一時段內如果出現(xiàn)突然下雨或人為淋濕，或在夜晚結露狀況下施工，都將造成施工失敗，視具體情況可能需要采取返工、加鋪、多次密封等措施進行處理。

三、施工步驟

3.1 清理處置路面

先用反光錐或其它警示護欄把需要鋪設的路面圍閉起來，然后清潔路面上雜物、其他垃圾、浮塵至潔凈狀態(tài)，舊路面須采用強力風機清理路面。注意：施工路面不可有明水或過重的潮氣，過于潮濕的路面會大大的降低聚合物的對路面的附著力，嚴重影響施工質量。

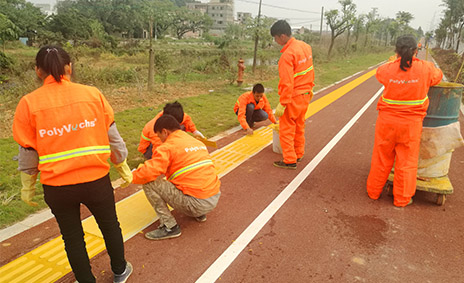

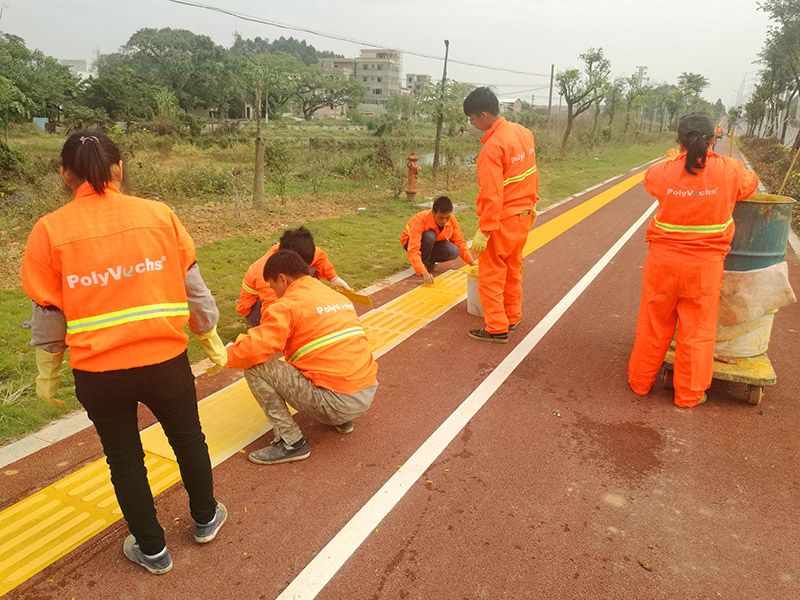

3.2 金剛盲道制作

金剛盲道材料以粉液雙組分形式成組供應，須用攪拌機或分散器現(xiàn)場攪拌成均勻的料漿后攤鋪到地面上，料漿攪拌按配比加粉料乳液進行攪拌，攪拌時間一般為60-90 秒，視攪拌機型號和攪拌方式不同適宜的攪拌時間將有所區(qū)別。

(1)基層找平料漿配合比：粉體100kg，單組分液體25kg。

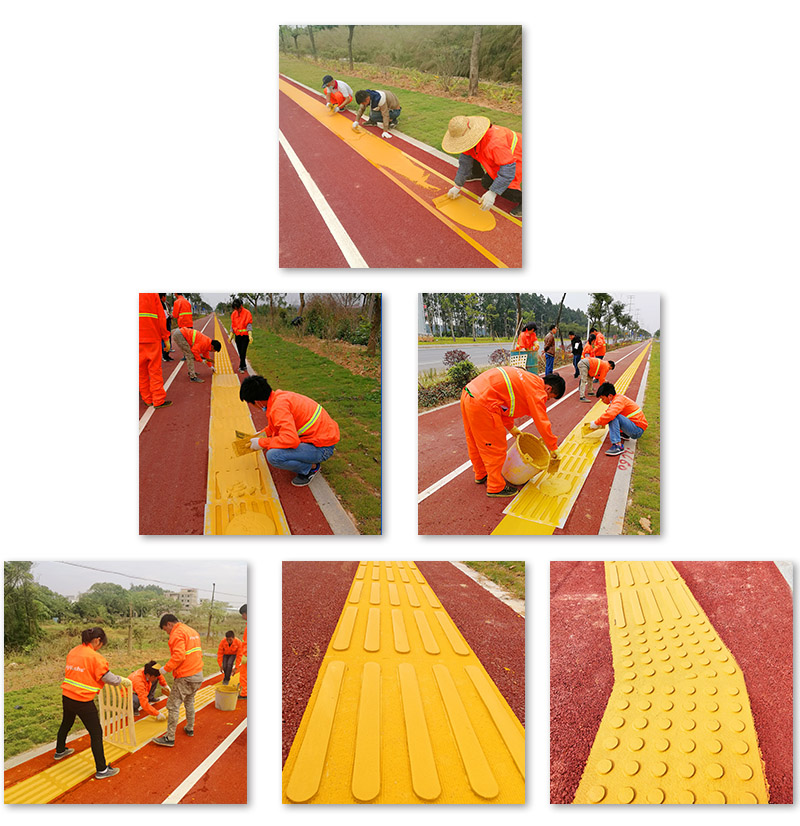

(2)盲道結構層料漿配合比：粉體100kg，乳液（A:B=1：4）25kg，水3-4kg將攪拌好的基底料漿滾涂找平做盲道基層，待其表干后碼放盲道模具，將聚合物金剛盲道材料料漿填于模具內，壓平并提光，然后水平提起模具，將模具清水清洗擦凈無明水后繼續(xù)使用。

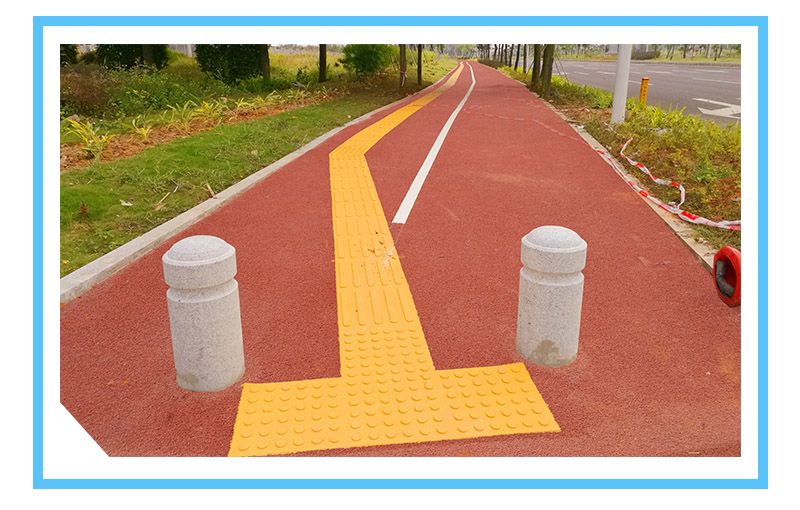

(3)行進盲道與提示盲道的分布按照圖紙指定位置制作。

3.3 硅氟密封劑面層

聚合物現(xiàn)澆金剛盲道完全干燥后的最后一道工序是噴涂或滾涂硅氟密封劑，密封劑顏色一般為黃色。密封后的保路威金剛盲道路面將具有更好的色彩保持性、耐污染性、自潔性和抗紫外線。
